電芯結構
HW 40175L 磷酸鐵鋰電池外殼使用 0.45mm 厚鋼板一次沖壓而成，具有很高的機械強度。正負極柱材料使用鐵鎳復合材料，正負極蓋板端面貼有絕緣面墊，外殼包覆有阻燃 PVC 套管，起到絕緣保護的作用。正極端設置有防爆閥，當電池發生意外時及時開啟，起到泄壓并防止爆炸的作用。

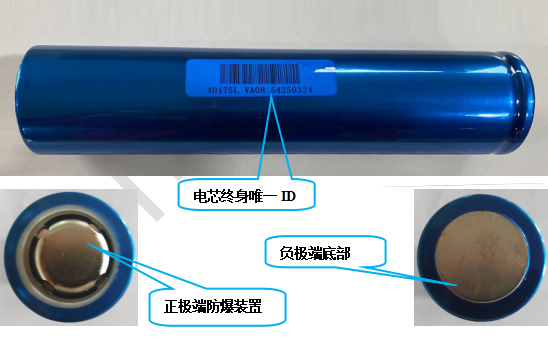

電芯噴碼及外觀：
連接與組裝
1. 連接前確保電極干凈，無油污、灰塵，否則可能導致接觸不良，影響電池性能；
2. 選擇與電池型號相匹配的連接件進行電池測試、使用時的連接；
3. 確保電池電極與線路連接緊固，否則可能會影響電池使用性能；
4. 禁止用金屬直接連接電池正負極短路；
5. 嚴禁顛倒正負極連接使用電池；
電化學性能定義
1. 標稱容量：
標稱容量 Cap=25Ah，指在 25±2.5℃環境下，以 2 小時率放電至終止電壓 2.5 V 時的容量。
2. 標準充電方式：
指在 25±2.5℃環境下，以 0.5C 電流恒流充電至單體電芯電壓 3.65 V 后，轉為恒壓 3.65V充電，至充電電流小于 0.01C 時，停止充電。
3. 標準放電方式：
指在 25±2.5℃環境下，以 1C 的電流恒流放電至單體電芯電壓 2.5V。
電化學性能
標稱容量 | 25Ah@0.2C |
最小容量 | 24.5Ah@0.2C |
標稱電壓 | 3.2V |
最高充電電壓 | 3.65 ±0.05 V |
放電截止電壓 | 2.5 ±0.05 V |
充電電流 | 標準充電：0.5C 最大充電2C 當T≥10℃ 最大充電1C 當10℃≥T≥0℃ 最大充電0.1C 當0℃≥T≥-10℃ |
放電電流 | 標準放電：1C 最大持續放電：3C 瞬間放電：6C |
充放電過程中電芯表面的建議溫度 | 充電時：0～45℃ 放電時：-20～60℃ |
充放電過程中電芯表面的最大溫度（高于這些溫度將導致電池循環壽命很快衰減） | 充電時：60℃ 放電時：75℃ |

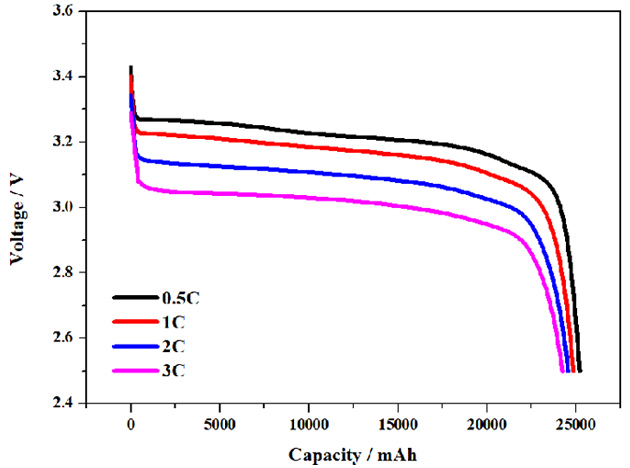

倍率放電性能 | 1C放電容量 ≥24Ah 3C放電容量 ≥23.2Ah |

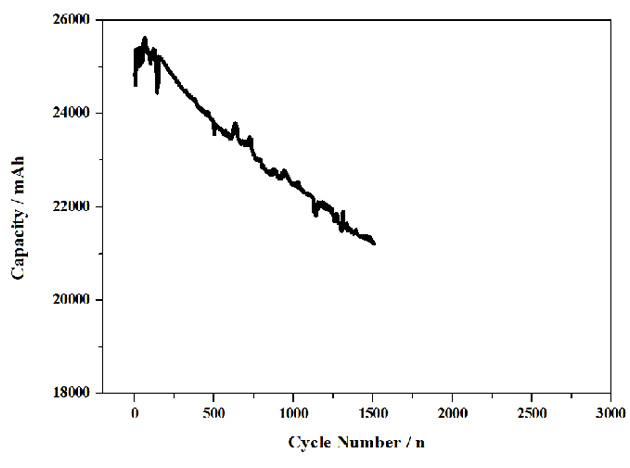

循環壽命（標準充電/標準放電） | 第3000次循環的放電容量 ≥20Ah |
高低溫放電性能 (放電電流大小0.5C) | -10℃放電容量 ≥16Ah 0℃放電容量 ≥18Ah 60℃放電容量≥24.5Ah |
存儲性能 | 25℃，100%SOC，28天容量保持 ≥23.5Ah 25℃，100%SOC，28天容量恢復 ≥24.0Ah |
存儲要求 | 少于1年：-20~25℃ 少于3個月：-20~45℃ 電量要求：30-60%SOC存貯，環境無露珠 |
內阻 | ≤2.5mOhm(交流內阻，1000HZ) |

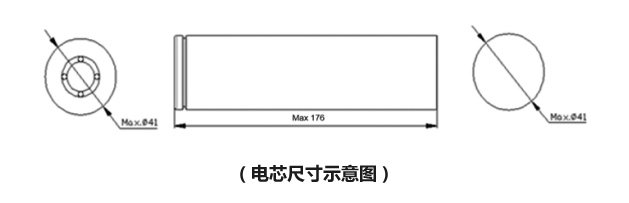

電芯尺寸 | 最大高度：176mm 最大直徑：41mm |
重量 | ~520g |
環境適應性能和安全性能
項 目 | 測 試 程 序 | 標 準 |
自由跌落 | 電池按標準充滿電后，將電池由高度為（最低點高度）1m 位置從 X，Y，Z 正負六個方向自由跌落，每個方向跌落 1 次至水泥地面上的 18~20mm 厚的硬木地板上，然后將電池以 1C 電流放電至終止電壓，再進行不少于3個的充放電循環。 | 電池不起火，不爆炸，放電時間應不少于 51min |
振動 | 電池按標準充滿電后，將電池安裝在振動臺面上，按（振動頻率：10Hz~30 Hz；位移單振幅：0.38mm；振動頻率：30Hz~55Hz；位移單振幅：0.19mm） 振動頻率和對應的振幅以 X，Y，Z 三個方向從10Hz~55Hz 循環掃頻振動 30min，掃頻速率為 1oct/min。 | 電池外觀應無明顯損傷，冒煙，漏液或爆炸，電壓不低于3.2V |
碰撞 | 電池作完振動后， 電池按 X，Y，Z 三個互相垂直的方向通過夾具固定后以脈沖峰值加速度100m/s2，每分鐘碰撞次數 40~80，脈沖持續時間16ms，碰撞次數 1000±10。 | 電池外觀應無明顯損傷，冒煙，漏液或爆炸，電壓不低于3.2 V |
擠壓 | 將電電池放置在擠壓設備的兩個擠壓平面之間,逐漸增加壓力至 13kN，保持壓力 1min。其縱軸要平行于擠壓面，垂直于擠壓方向。每只電池只接受一次擠壓試驗。 | 電池不起火，不爆炸 |
熱沖擊 | 將電池放置于熱箱中，溫度以(5±2)℃/min 的速率升溫至 130℃±2℃，并保溫 30min，然后取出，恢復至室溫。 | 電池不起火，不爆炸 |
過充電 |
| 電池不起火，不爆炸 |
強制放電 | 試驗應在 25±2.5℃的環境下進行， 電池先以 I5A電流放電至終止電壓然后以 5I5A 的電流對電池進行反向充電 90min。 | 電池不起火，不爆炸 |
短路 | 按標準充滿電后，將電池接有熱電偶的電池置于通風櫥中（線路總內阻不大于 50mΩ），短路其正負極，試驗過程中監控電池溫度，當電池溫度低于其峰值 10℃時，結束試驗。 | 電池不起火，不爆炸 |
針刺 | 試驗應在 25±2.5℃的環境下進行。將電池按標準充電至限制電壓.。電池最大表面積上接上熱電耦，置于通風櫥中，用直徑 3mm 的無銹鋼針以20mm～40mm/S 的速度刺穿電池最大表面的中心位置，并保持 1min。 | 電池不起火，不爆炸 |
重物沖擊 | 電池放置于一平面上，將一Φ15.8mm 的鋼柱置于電池中心，鋼柱的縱軸平行于平面，讓 9.1kg 的重物從 610mm 高度自由落到電池中心上方的鋼柱上。 | 電池不起火，不爆炸 |
使用、操作說明
1. 使用前請測量電池端電壓，電壓為3.2V以上可直接使用，否則應先充電后使用；
2. 電池上標有“+”“-”端，使用時須正確連接正負極，嚴禁反接，否則將損壞您的用電設備；
3. 采用我公司提供的連接配件或與此規格相符的連接件進行連接，連接螺絲時必須擰緊，在螺栓連接處涂敷導電膠最佳。連接不牢會影響電池的放電性能，也可能會產生火花、引起爆炸或端柱燒毀。
4. 電池充電：采用與體系相符合的鋰電專用充電設備。
5. 超過限制電壓進行充放電電池將過充或過放，會影響電池的使用性能并且存在安全隱患。
6. 若單電池要成組使用時，請在廠家指導下進行組裝，并配備相應的充電設備。
運輸
長時間貯存
1. 儲存環境條件：保持使用場所清潔干燥；保持電池極柱端干凈無污；請勿在電池上面放置較重的雜物和盛有液體的容器；存放場所應無易燃、易爆、有毒等化學物品及其它腐蝕性氣體，無強烈的機械振動和沖擊，避免強烈的電磁場作用和陽光照射。
2. 如果電池長期存儲,應在4.1存儲要求規定的條件下進行，每3個月給電池進行一次充放電。
質保期限
| 質保期限 | 本公司產品自售出之日起給予1年的質量保證（合同另有規定的以合同為準）。 |
| 質保條件 | 用戶在產品保修期內須妥善保存產品購買發票，否則有權不予質量保證。 |
| 具體操作 | 在按照漢維用戶手冊要求使用的情況下，由于產品本身質量問題引起的故障，在產品保修期內，漢維視情況選擇以下三種保修方式： 返廠維修；現場維修；更換產品（對于已停產的產品，允許更換等同價值的產品）。 |
| 保證限制 | 前述的保證不適用于因以下情況所造成的損壞： 1. 顧客不正確或不按此說明書要求進行的安裝、使用、維修產品； 2. 未經授權的修改或誤用； 3. 損壞源于事故，包括但不限于雷擊、進水、火災等； 4. 任何超出相關國家/國際標準規定的安裝和使用范圍； 5. 出貨后客戶在電池組裝過程中產生的不良電池不予以質量保證； 6. 對于電路，電池組以及充電器搭配使用產生的問題不承擔任何責任。 |
| 聯系我們 | 如果您有關于產品的任何問題，請與我們取得聯系，我們將非常樂意幫您解答。 |
